PROGETTO
Caricabatterie 12V 5A per usi generali
AUTORI
Walter Lain
CARATTERISTICHE
Alimentazione 18-24V AC (trasformatore)
Erogazione corrente fino a 5A
Tempo fa ho progettato un piccolo caricabatterie a pannello solare, raccogliendo diverse idee vagando per internet e integrandole in un progetto economico
e di dimensioni contenute.
Dato che il principio di funzionamento si e' dimostrato efficace, ho deciso di progettare un caricabatterie alimentato da rete sfruttando le stesse idee
di base.

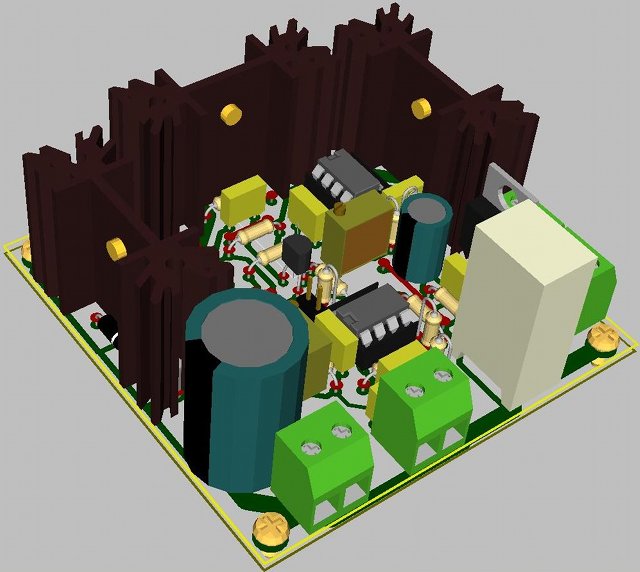

Il risultato e' un sistema abbastanza tranquillo che si puo' facilmente alloggiare, assieme al trasformatore e ad una ventola di raffreddamento, direttamente
nel contenitore di un alimentatore da PC.

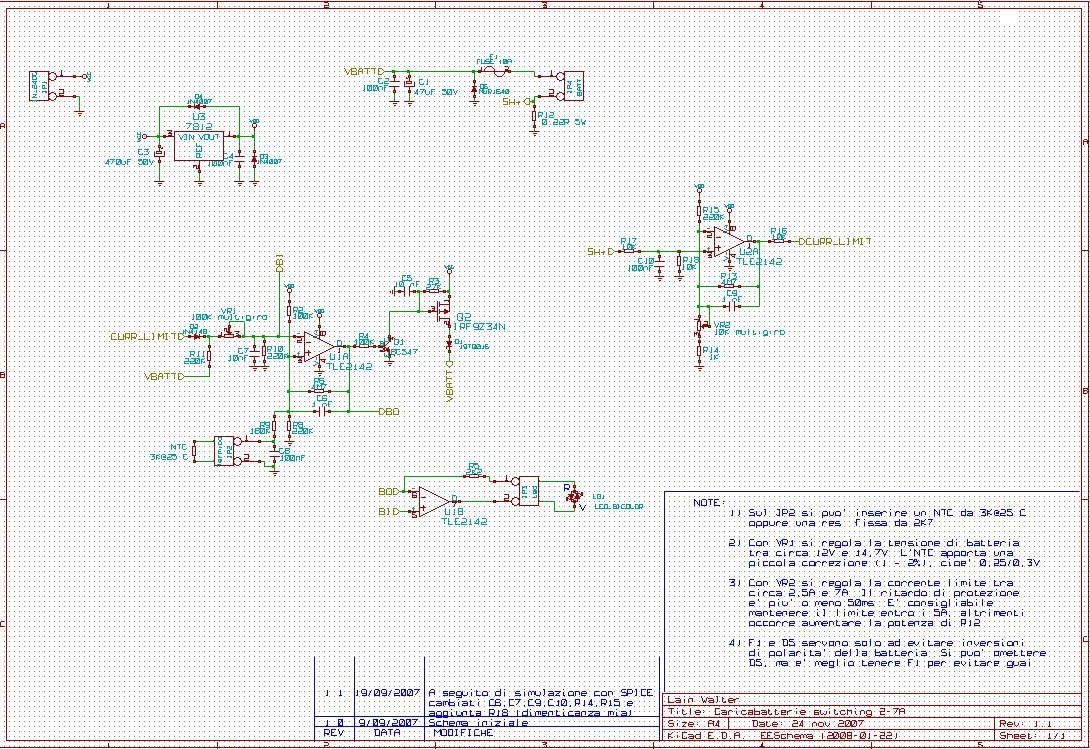

Il circuito di base e' uno switcher controllato in tensione, con un NTC per l'adeguamento della tensione di carica alla temperatura ambientale: piu' e' bassa
e piu' alta e' la tensione di carica. Il range di variazione e' ovviamente contenuto in alcune centinaia di mV.
Dato che con un pannello solare la corrente e' limitata dallo stesso, non c'era necessita' di aggiungere particolari protezioni ai corto-circuiti.
Ovviamente, trovandomi in questo caso ad operare con la rete elettrica, ho inserito un controllo di corrente ed ho rimosso la gestione del livello di
tensione in ingresso (supponendo che il trasformatore sia dimensionato adeguatamente). Questo controllo, rallentato per evitarne l'entrata in funzione ad
ogni impulso di carica, va semplicemente a sommarsi al controllo in tensione.
Ho voluto strafare aumentando la frequenza di switching, con il risultato che il led bicolore resta praticamente sempre di colore verde anche quando l'uscita
e' in corto (colpa anche della struttura fisica del led, in quanto osservandolo dalla giusta angolazione il rosso si vede bene).
Il sistema comunque funziona a dovere, e scalda anche abbastanza poco. Probabilmente la ventola di raffreddamento e' opzionale, ma ho preferito utilizzarla
lo stesso. Alla prima occasione valutero' la possibilita' di ritoccare i valori di oscillazione per sistemare la faccenda del led.
