Strumentazione del mio laboratorio

Ultimo aggiornamento: 5/05/2015

Tutto il materiale, dove non diversamente specificato, è coperto dalla licenza Creative Commons Attribuzione-Non commerciale-Condividi allo stesso modo.
Creative Commons License

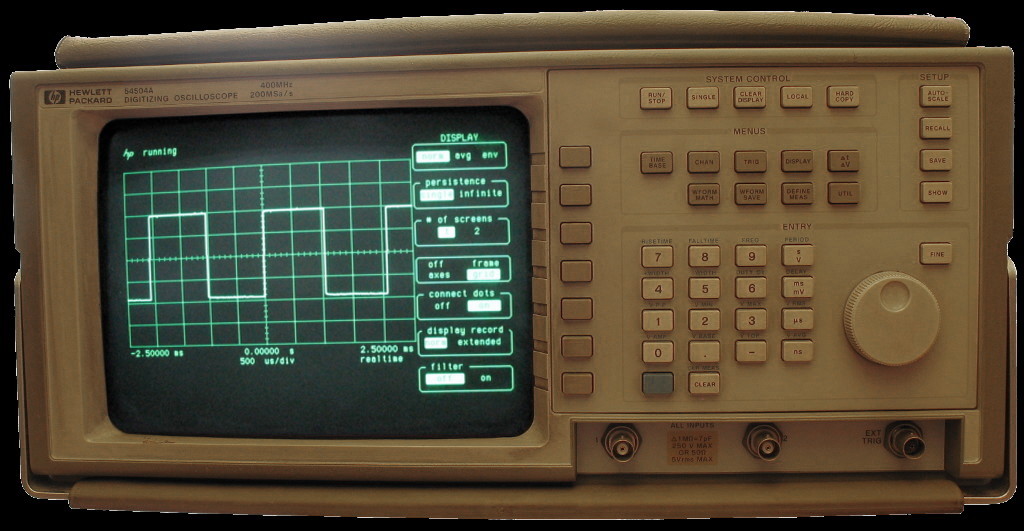

Oscilloscopio digitale HP 54504A

Caratteristiche
  • Canali: 2
  • Banda passante Real-Time: 50MHz
  • Banda passante ripetitiva: 400MHz
  • Tempo di salita Real-Time: 7ns
  • Tempo di salita ripetitivo: 875ps
  • Sample rate Real-Time: 200Msa/s
  • Sample rate ripetitivo: 25Msa/s
  • Sensibilità verticale: 1mV/div
  • Risoluzione verticale: 8bit
  • Risoluzione orizzontale Real-time: 5ns
  • Risoluzione orizzontale ripetitiva: 50ps
  • Memoria: 501 / 2001 punti
  • Impedenza di ingresso: 1MΩ, 50Ω

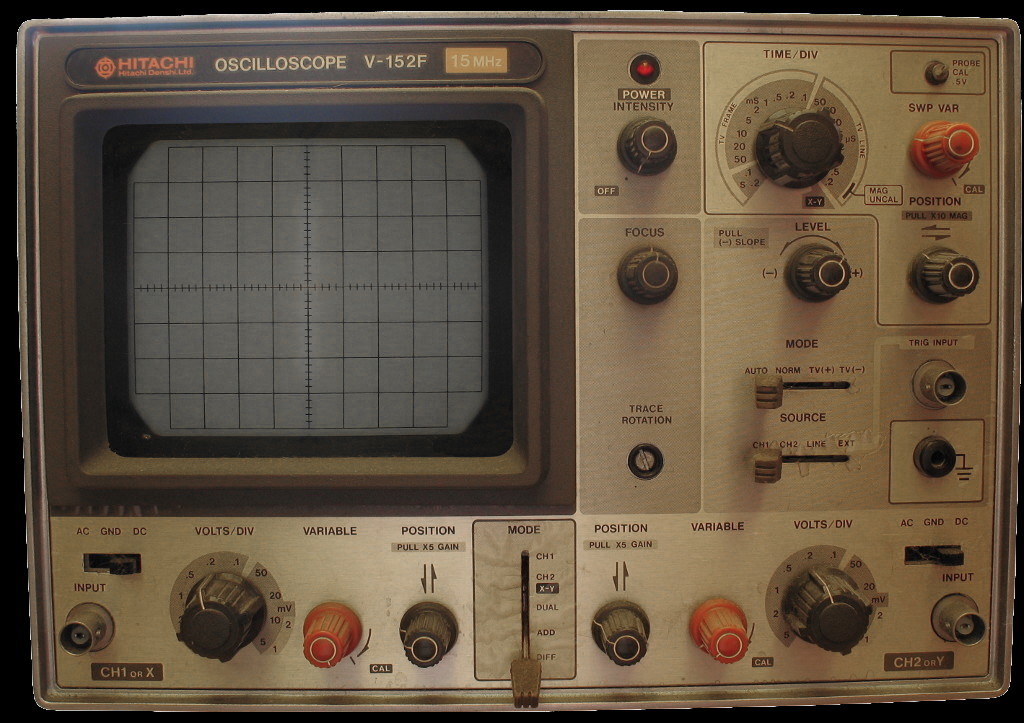

    • Oscilloscopio analogico Hitachi V-152F

    Caratteristiche
  • Canali: 2
  • Banda passante: 15MHz
  • Tempo di salita: 24ns
  • Sensibilità verticale: 1mV/div
  • Risoluzione verticale: 5mV/div - 5V/div
  • Impedenza di ingresso: 1MΩ

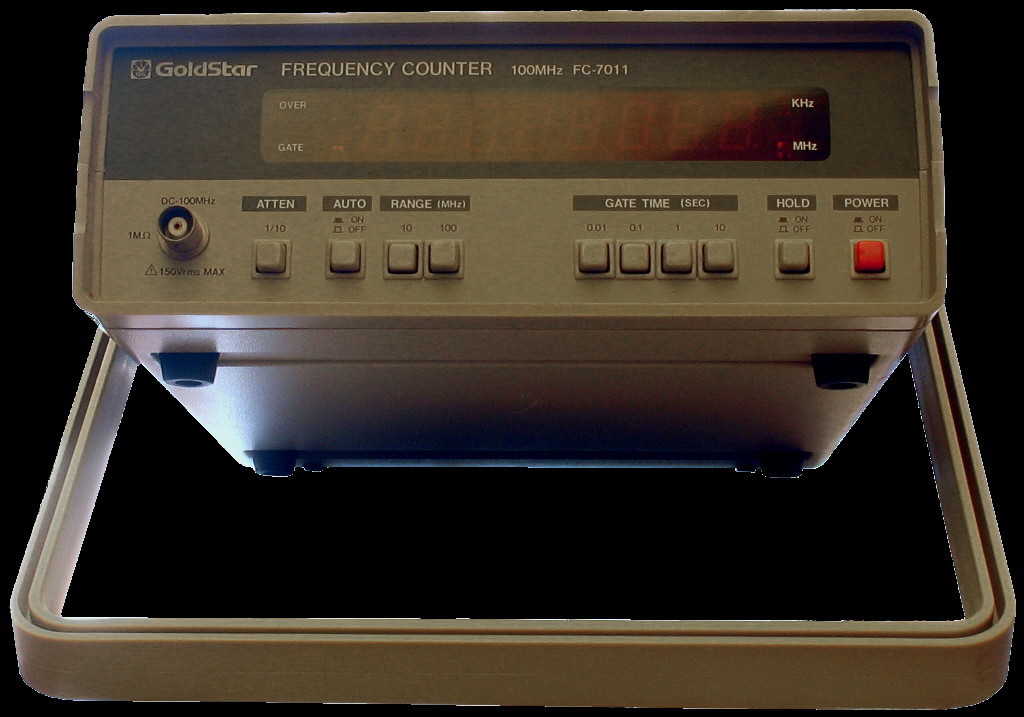

    • Frequenzimetro Goldstar FC-7011

    Caratteristiche
  • Banda passante: 100MHz
  • Risoluzione: 8 digits
  • Tempo di gate: 0.01s, 0.1s, 1s, 10s

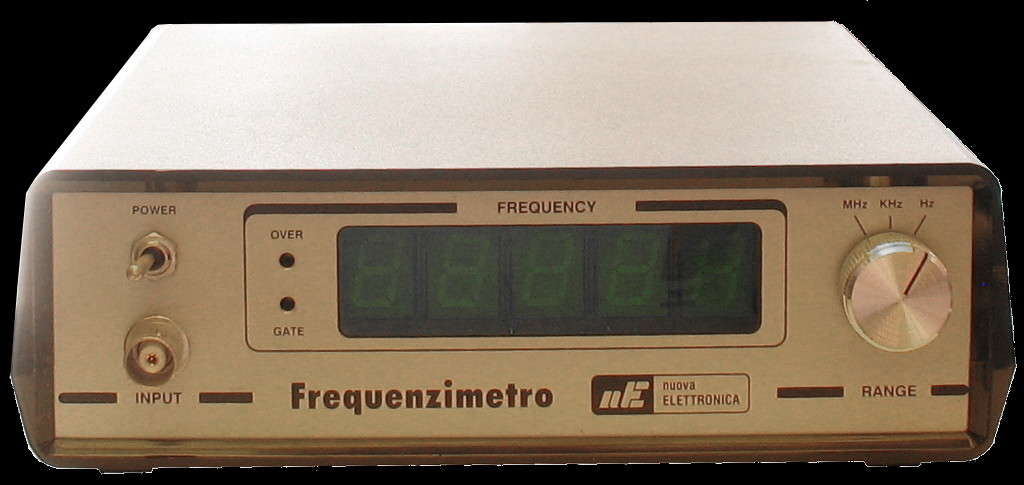

    • Frequenzimetro Nuova Elettronica LX.5048

    Caratteristiche
  • Banda passante: 10MHz
  • Risoluzione: 5 digits
  • Tempo di gate: 0.1s, 1s, 10s

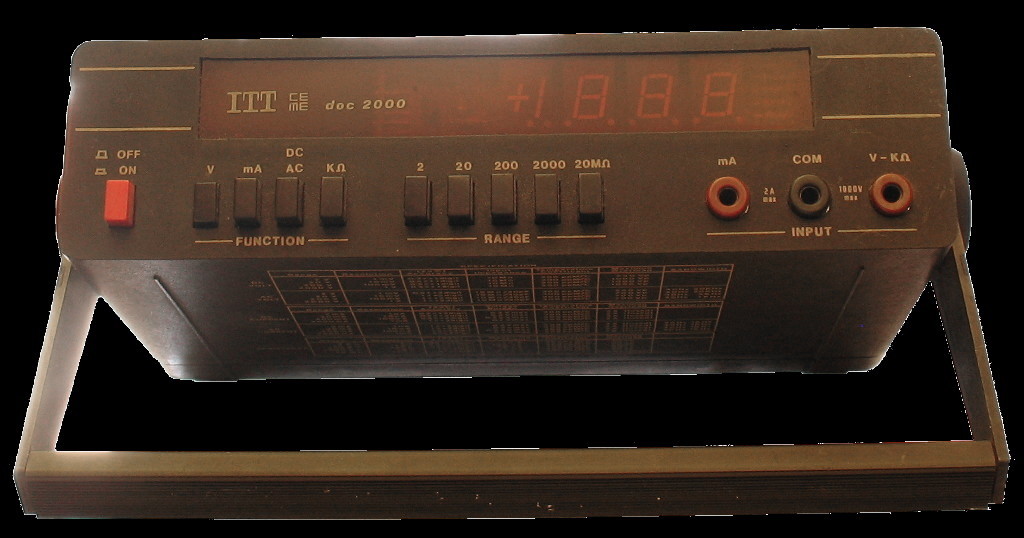

    • Multimetro da banco ITT doc 2000

    Caratteristiche
  • Tensione DC: 2V, 20V, 200V, 1000V
  • Tensione AC: 2V, 20V, 200V, 1000V
  • Corrente DC: 2mA, 20mA, 200mA, 2A
  • Corrente AC: 2mA, 20mA, 200mA, 2A
  • Resistenza: 2Ω, 20Ω, 200Ω, 2KΩ, 20MΩ
  • Risoluzione: 3.5 digits


    • Analizzatore logico Saleae Logic16
    (grazie a Serge Defever per questo regalo)

    Caratteristiche
  • Canali: 16
  • Sample rate: 100MHz, 80MHz, 50MHz, 40Mhz, 32MHz, 25MHz, 16MHz, 12.5MHz, 10MHz, 8MHz, 6MHz, 5MHz, 4MHz, 2MHz, 1MHz, 500KHz, 250KHz
  • Tensioni supportate: 1.8V, 2.0V, 2.5V, 3.3V, 5V
  • Sample depth.: fino a 10Gsa
  • Connessioni: 2x 8ch + GND, USB
  • Note: compatibile con Windows (XP o superiore), Mac OS X (10.4 o superiore), Linux

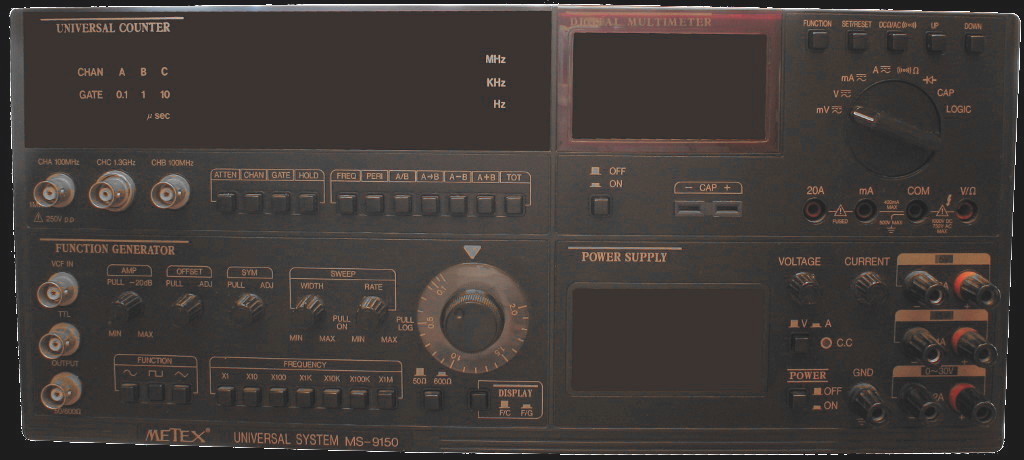

    • Multifunzione Metex MS-9150

    Caratteristiche
      Multimetro
    • Tensione DC: 400mV, 4V, 40V, 400V, 1000V
    • Tensione AC: 400mV, 4V, 40V, 400V, 750V
    • Corrente DC: 400μA, 4mA, 40mA, 400mA, 20A
    • Corrente AC: 400μA, 4mA, 40mA, 400mA, 20A
    • Resistenza: 400Ω, 4KΩ, 40KΩ, 400KΩ, 4MΩ, 40MΩ
    • Capacità: 4nF, 40nF, 400nF, 4μF, 40μF, 400μF
    • Diodo: 2V
    • Risoluzione: 3.5 digits
      Frequenzimetro
    • Risoluzione: 8 Digits
    • Banda passante canale A: 100Hz
    • Banda passante canale B: 100Hz
    • Banda passante canale C: 1.3GHz
    • Tempo di gate: 0.1s, 1s, 10s
      Generatore di funzioni
    • Forme d'onda: Sinusoidale, Quadra, Triangolare
    • Frequenza : 1Hz - 2MHz
    • Tensione di uscita: 2Vpp, 20Vpp(Unload), 200mVpp, 2Vpp(-20dB)
    • VCF: 0V, 10V
    • Impedenza di uscita: 50Ω, 600Ω
      Alimentatore
    • Tensione di uscita: regolabile fino a 30V
    • Corrente di uscita: regolabile fino a 2A
    • Stabilità: 1mV ripple, 5mV load
    • Tensione di uscita fissa: 5V 2A, 2mV ripple, 5mV load
    • Tensione di uscita fissa: 15V 2A 2mV ripple, 70mV load

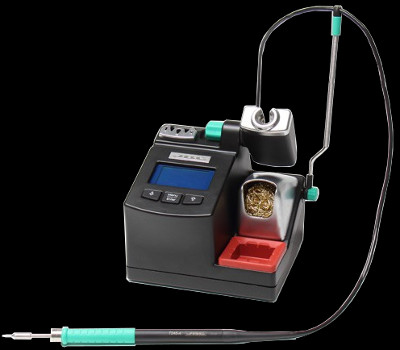

    Stazione di saldatura JBC CD-2BC

    Caratteristiche
  • Potenza: 130W
  • Temperatura: 90-450 °C

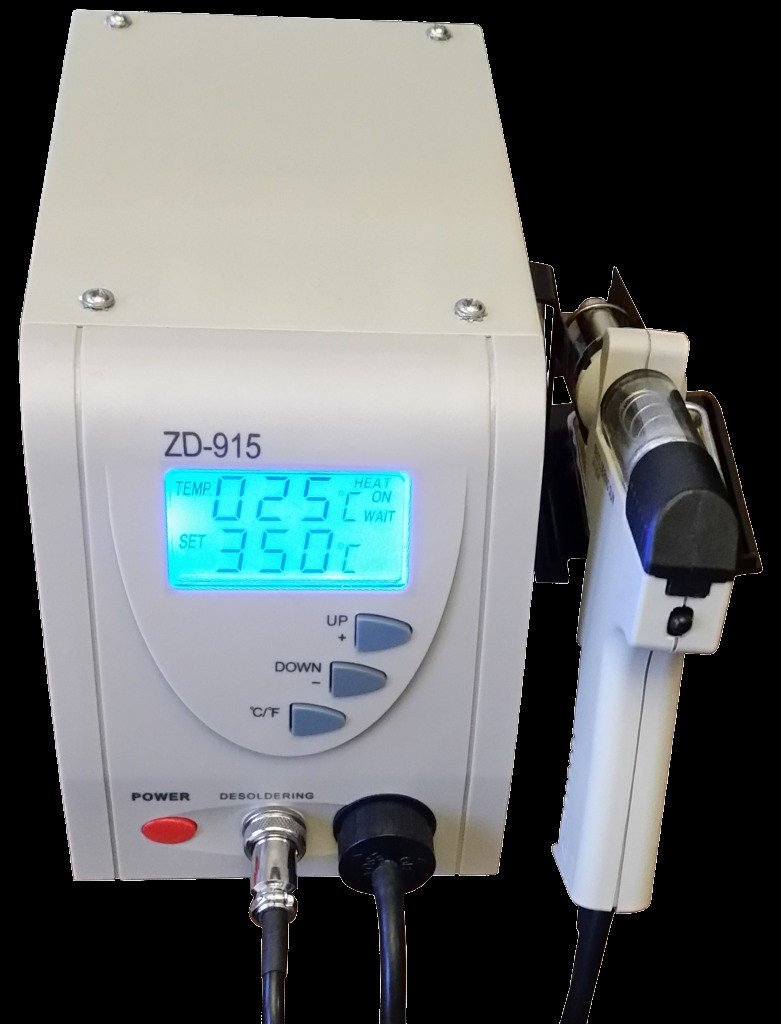

    • Stazione dissaldante Zhongdi ZD-915

    Caratteristiche
  • Potenza: 80W
  • Temperatura: 160-480 °C

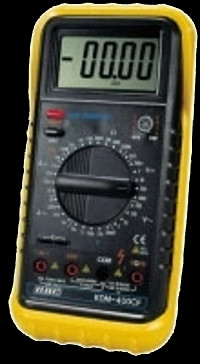

    • Multimetro portatile GBC KDM-400CF

    Caratteristiche
  • Tensione DC: 200mV, 2V, 20V, 200V, 1000V
  • Tensione AC: 2V, 20V, 200V, 750V
  • Corrente DC: 2mA, 20mA, 200mA, 10A
  • Corrente AC: 2mA, 20mA, 200mA, 10A
  • Resistenza: 200Ω, 2KΩ, 20KΩ, 200KΩ, 2MΩ, 20MΩ, 200MΩ
  • Capacità: 2nF, 20nF, 200nF, 2μF, 100μF
  • Temperatura: -20°C - 1000°C
  • Diodo: 2V
  • Frequenza: 20KHz
  • hFE
  • Risoluzione: 3.5 digits

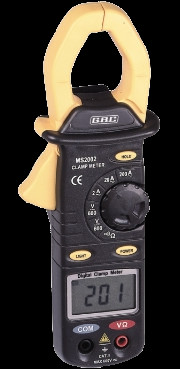

    • Pinza amperometrica GBC MS2002

    Caratteristiche
  • Tensione DC: 600V
  • Tensione AC: 600V
  • Corrente AC: 2A, 20A, 200A
  • Resistenza: 2KΩ

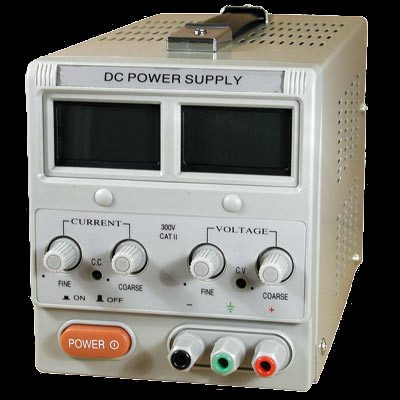

    • Alimentatore da banco HY3005

    Caratteristiche
  • Tensione di uscita: regolabile fino a 30V
  • Corrente di uscita: regolabile fino a 5A
  • Stabilità: 1mV ripple
